輸送帶對接無痕接頭，一般都是熱硫化接頭。
熱硫化接頭工藝：
1、表面處理：將輸送帶接頭按1／2帶寬的搭摟長度制成斜角階梯型捂接頭，再將接頭表面打毛，并用清洗劑清洗、去污、干燥。

2、涂膠漿：在接頭和硫化膠片表面均勻涂刷硫化膠漿一至兩遍，待溶液揮發(fā)至膠面基本干燥，再將硫化膠片貼合在涂有硫化膠漿的接頭表面，在同一布層間隙處貼緩沖膠條(注意，若涂膠不干透，會產(chǎn)生汽泡，導(dǎo)致拈合性能降低)。

3、貼合加壓：待膠漿溶劑揮發(fā)至膠面基本干燥后，將兩頭貼合。貼合時(shí)從輸送帶中間向兩側(cè)貼合(以利空氣從兩邊逸出)，并使膠片兩邊松索程度一致，各接頭階梯對齊，中心線對準(zhǔn)。貼合后，充分滾壓，防止積存氣泡，將兩塊加熱板在接頭上、下壓緊施加一定的壓力。加壓時(shí)，注意不得使接頭錯(cuò)位，壓力應(yīng)均勻。

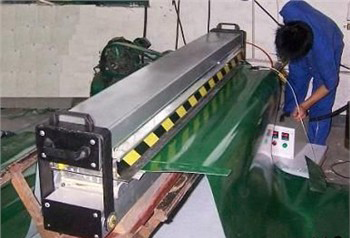

4、加溫硫化：安裝好硫化裝置。升溫、加壓，當(dāng)加熱板加溫15—25分鐘時(shí)，壓緊壓一次，以保證接頭受足夠的壓力。當(dāng)溫度至80℃時(shí)，要求壓力達(dá)到1．0—2．0MPa，然后停止加壓，繼續(xù)加溫。當(dāng)溫度升至145℃時(shí)開始計(jì)時(shí)，恒溫在145℃一150℃，45釘鐘后，立即停止加熱，讓其自然冷卻至常溫。

5、修整．接頭恢復(fù)常溫后，拆除加熱板，將溢出殘膠和高出帶面的橡膠削去，使接頭表面平整、光滑、干凈，
